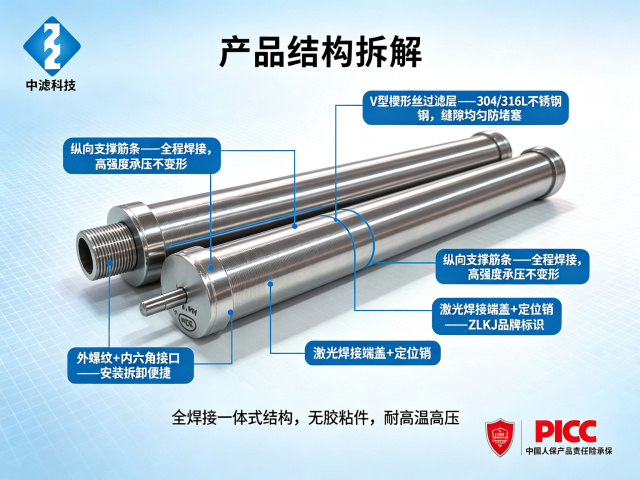

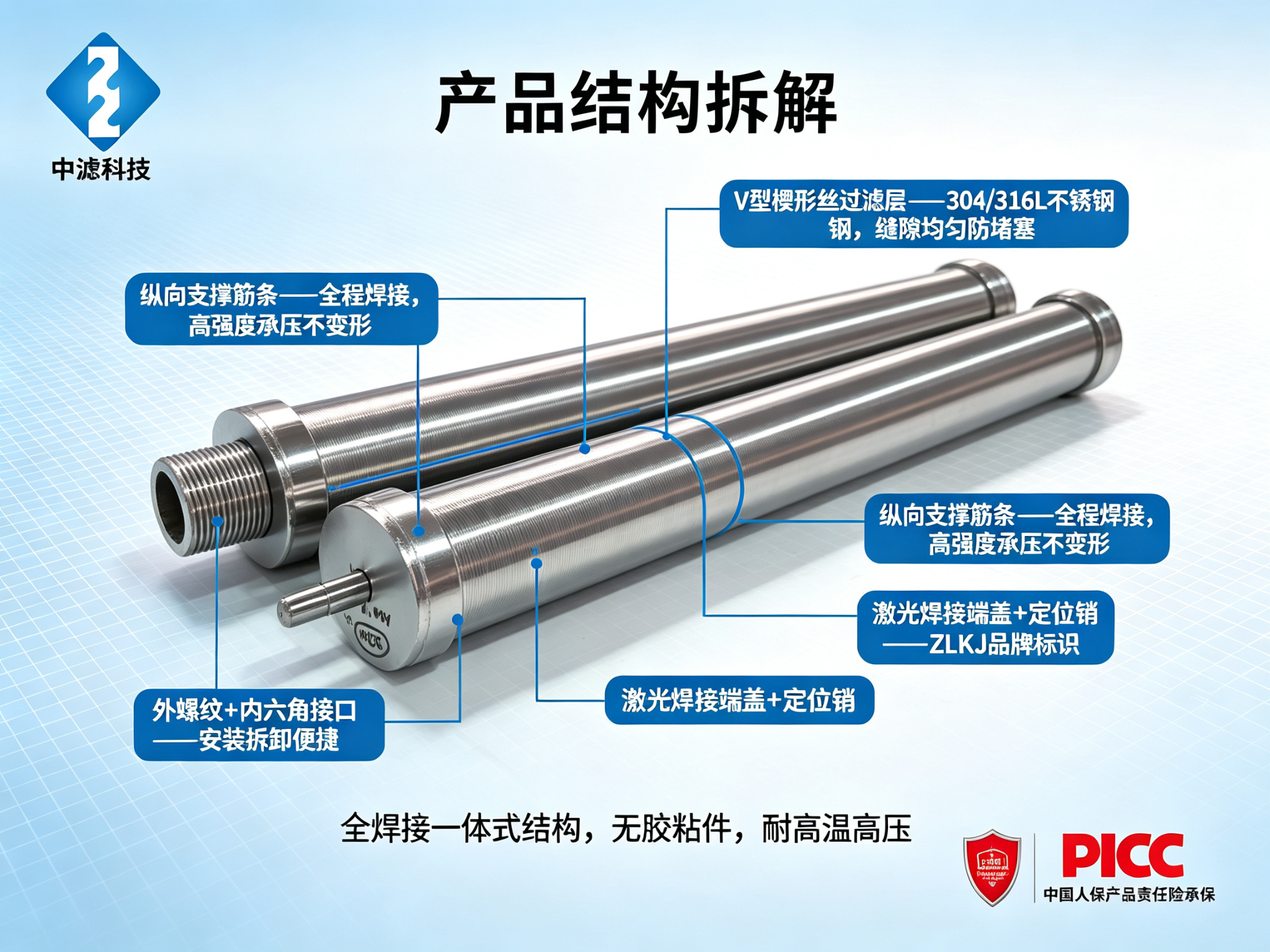

中滤科技不锈钢楔形缠绕滤芯采用V型截面不锈钢楔形丝与纵向支撑筋条螺旋缠绕焊接而成，整体为全焊接一体式结构。滤芯表面形成均匀连续的V型过滤缝隙，具有流通面积大、压降小、不易堵塞、反冲洗效果好等特点。一端采用外螺纹加内六角接口设计，安装拆卸便捷；另一端为激光焊接封闭端盖，带定位销结构。广泛应用于石油化工、水处理、制药食品、自清洗过滤器等工业领域，支持非标尺寸与过滤精度定制。
中滤科技 304不锈钢楔形绕丝筛管 井水石油防砂条缝约翰逊筛网滤芯工作原理
由于采用全程式焊接，不仅保证了产品严格的连续整体性，同时也使其形成理想的缝隙尺寸。相比目前国内普遍采用的焊接工艺而言，全焊式楔形丝绕丝筛管、滤水管、水帽、布水器、树脂捕捉器以及筛板，具有管面光滑，无生产棱角，无毛刺，缝隙均匀不漏脂的特点。
特性
1、不堵塞性：楔形滤芯面丝的截面是梯形(也有三角形的)，楔形滤芯上的缝隙是二根面丝上相邻的二个锐角形成的，固体物通过筛管时，与缝隙的二边形成点接触，因此从理论上说，在楔形滤芯上的固体颗粒要么是被截留在滤芯上，要么是通过楔形滤芯缝隙，不可能形成第三种堵塞状态。这对于减少设备的运行阻力、保持良好的水力分布特性、增强树脂的反洗效果都是十分重要的。
2、强度高：由于这一元件采用了不锈钢丝的绕焊式结构，因此具有很高的强度，这种滤芯可以在砂轮切割机上切割，也可以在车床上加工端面而不会引起松脱变形。
3、通流量大：这种滤芯具有比较小的阻力，与外形尺寸相近的塑料滤芯相比较，大大地增加了它的通流面积，因此在相同的阻力下，通流量明显的增加了。换句话说，在相同出力的情况下，滤水滤芯的使用数量可以相应地减少。
4、温度变化的适应性好：显然与普通的塑料滤芯相比较，不锈钢楔形滤芯的温度适用范围比塑料滤芯要宽得多。
5、间隙可调：不同的用户，使用不同的过滤设备和过滤介质，对内部滤芯的绕丝间隙的要求是各不相同的。由于这一楔形滤芯是在专用设备上不断地绕焊而成的，因此不锈钢梯形丝之间的间隙是可以调整的。这样，可以在不增加成本的前提下满足不同用户的需要，而塑料制作的滤芯要调整间隙必须重新制作模具，这样就不太容易满足用户的特殊需要。
6、耐蚀性：如上所述，国内不锈钢楔形滤芯的材质主要有三种，这三种材质完全可以满足目前各种水处理工艺的要求。对于中性水，酸性水，碱性水，再生剂烧碱，盐酸，硫酸，食盐等，只要合理地选用这些材料，就可以经济、安全地运行各类过滤设备。
核心优势缝隙外窄内宽，颗粒直通不卡塞，反冲洗彻底，运行周期长。
楔形丝与支撑条全程焊接，承压能力强，高压差下不变形、不泄漏。
优质不锈钢材质，耐酸碱腐蚀，适用于石油化工、污水处理等恶劣工况。
机械化缠绕焊接，缝隙公差±5μm，过滤精度稳定，分离效率高。
支持反冲洗、超声波、化学清洗，滤芯可重复使用，综合运行成本低。

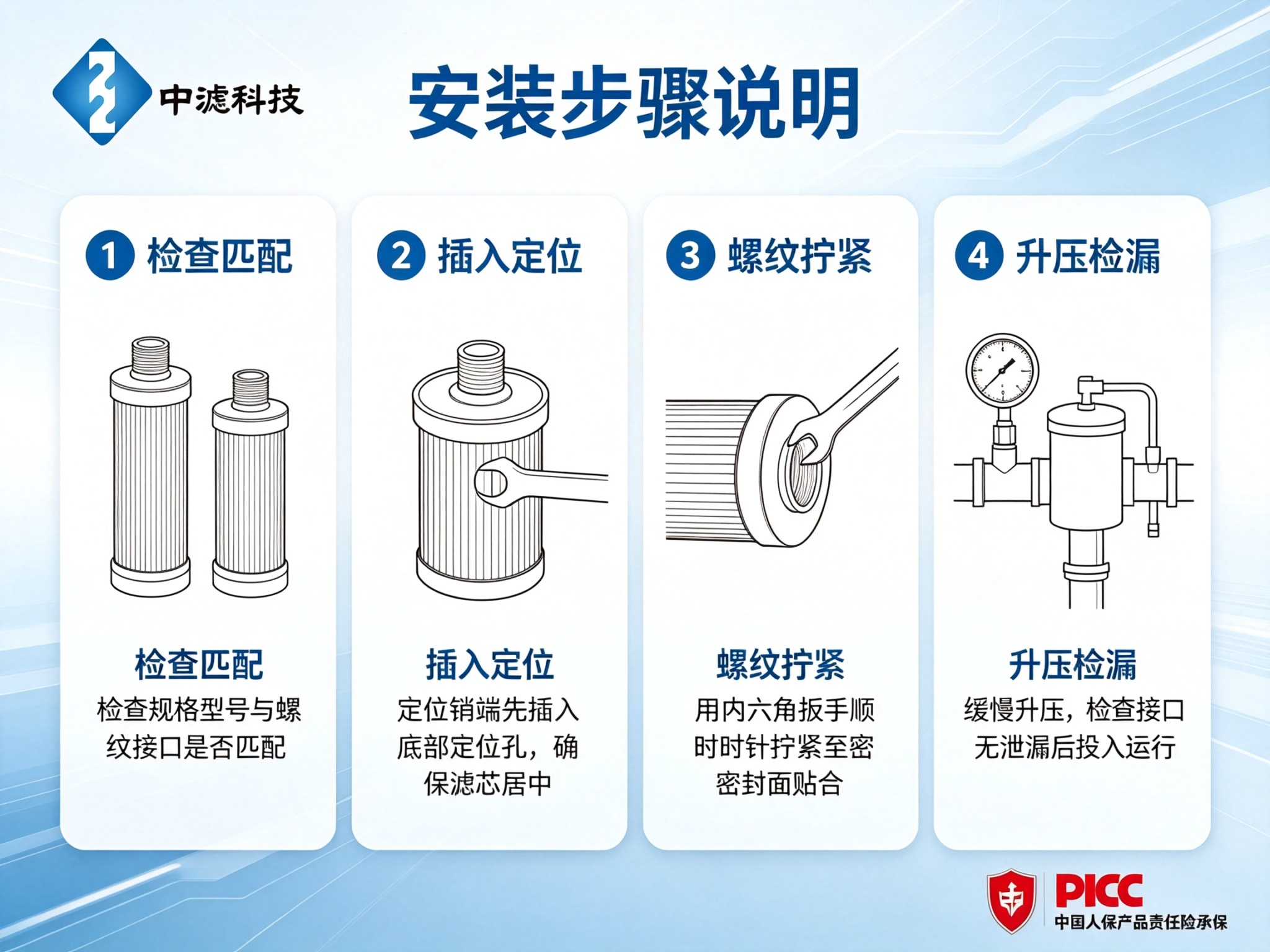

外螺纹+内六角设计，扳手即可安装拆卸，适配多种标准过滤器壳体。

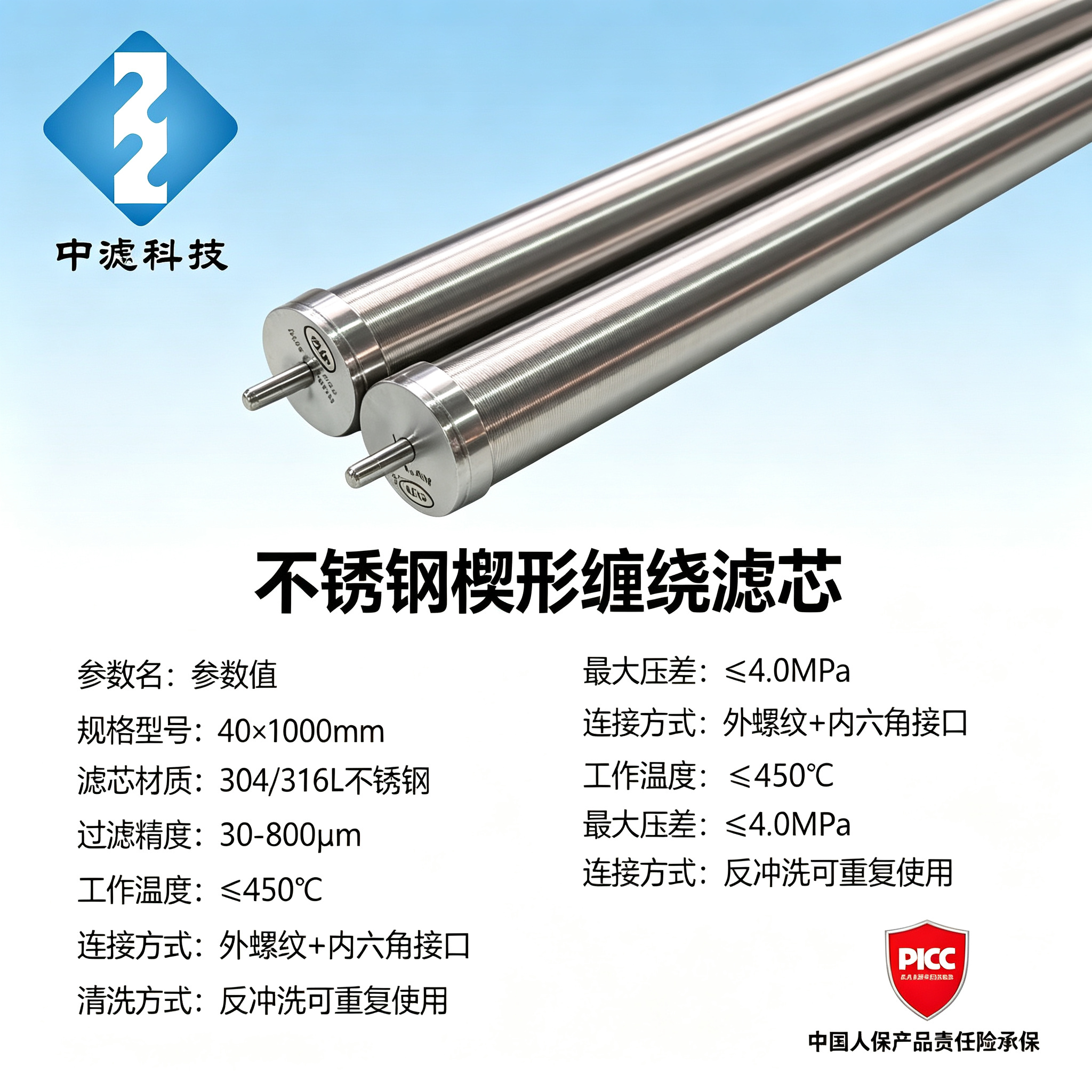

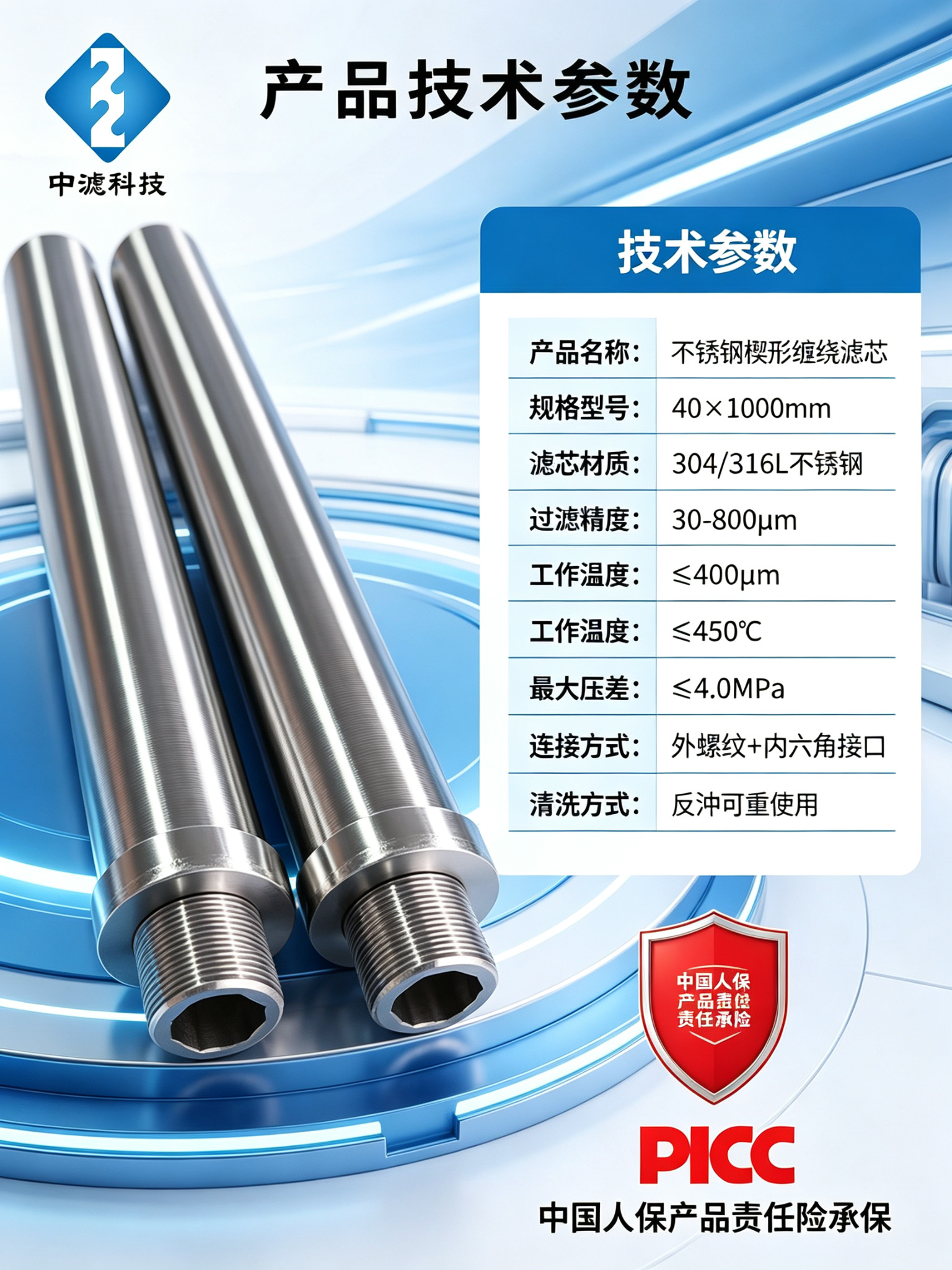

| 参数名称 | 参数值 | 备注 |
|---|---|---|
| 产品名称 | 不锈钢楔形缠绕滤芯 | — |

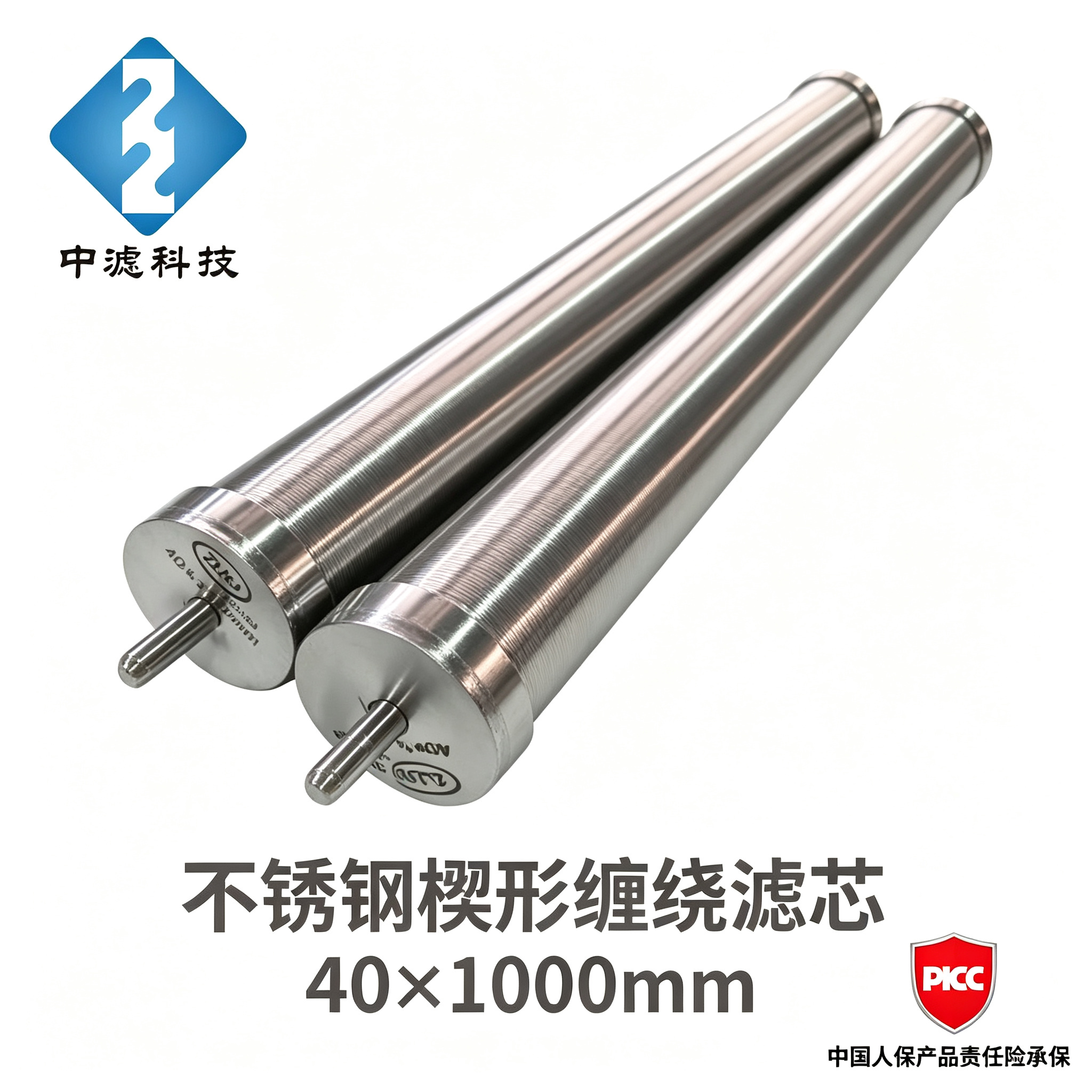

| 规格型号 | 40×1000mm（外径×总长） | 支持非标定制 |
| 滤芯材质 | 304 / 316L 不锈钢 | 可选904L、双相钢2205 |
| 楔形丝规格 | 0.75×1.5mm / 1.0×2.0mm | 根据精度选型 |
| 过滤精度 | 30–800μm（缝隙0.03–0.8mm） | 公差±5μm，支持定制 |
| 连接方式 | 一端外螺纹+内六角接口，一端封闭端盖带定位销 | 螺纹规格可定制 |
| 工作温度 | ≤450℃（空气中） | 视介质工况而定 |
| 最大压差 | ≤4.0MPa（标准型） | 高压型可定制 |
| 过滤方向 | 外进内出 / 内进外出 | 根据工况选择 |
| 表面处理 | 抛光 / 酸洗钝化 | 食品级可电解抛光 |
| 适用介质 | 水、油、酸碱液体、树脂、催化剂、浆料等 | — |
| 清洗方式 | 反冲洗 / 超声波清洗 / 化学清洗 | 可重复使用 |
| 执行标准 | 企业标准 / 按客户图纸定制 | — |
| 行业领域 | 典型应用场景 |
|---|---|
| 石油化工 | 原油过滤、润滑油精制、催化剂回收、树脂过滤、酸碱液体过滤、聚合物溶液过滤 |
| 水处理 | 循环水过滤、污水处理、纯水制备、软化水树脂拦截、活性炭过滤、海水淡化预处理 |
| 制药食品 | 药液过滤、饮料澄清、食品级流体过滤、CIP清洗系统、发酵液过滤 |
| 自清洗过滤器 | 刷式自清洗过滤器核心滤元、刮刀式自清洗设备滤网、反冲洗过滤器滤芯 |
| 新能源 | 锂电池浆料过滤、光伏行业超纯水过滤、电解液过滤 |
| 冶金矿山 | 选矿矿浆过滤、冶金循环水、煤化工废水处理 |

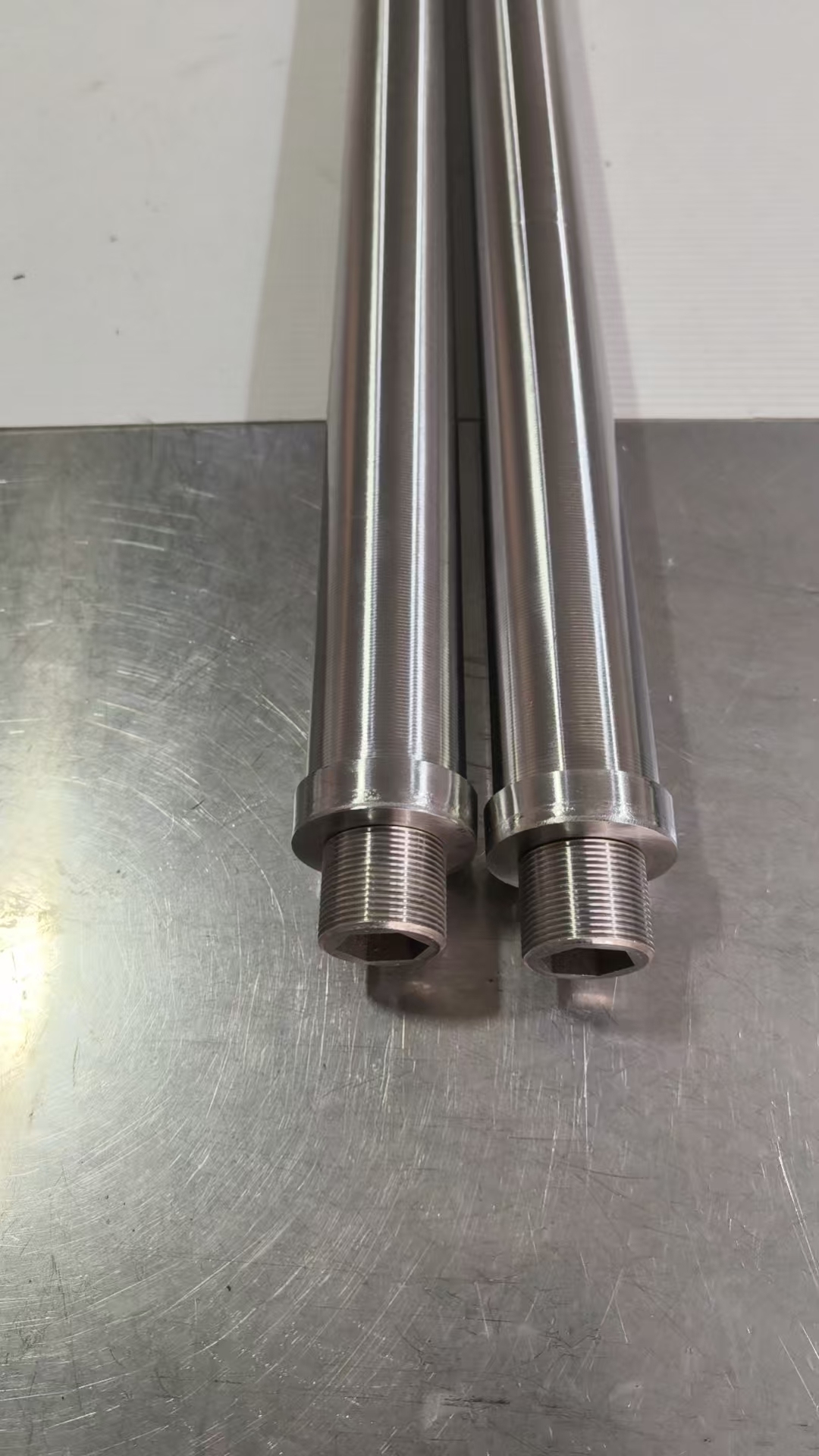

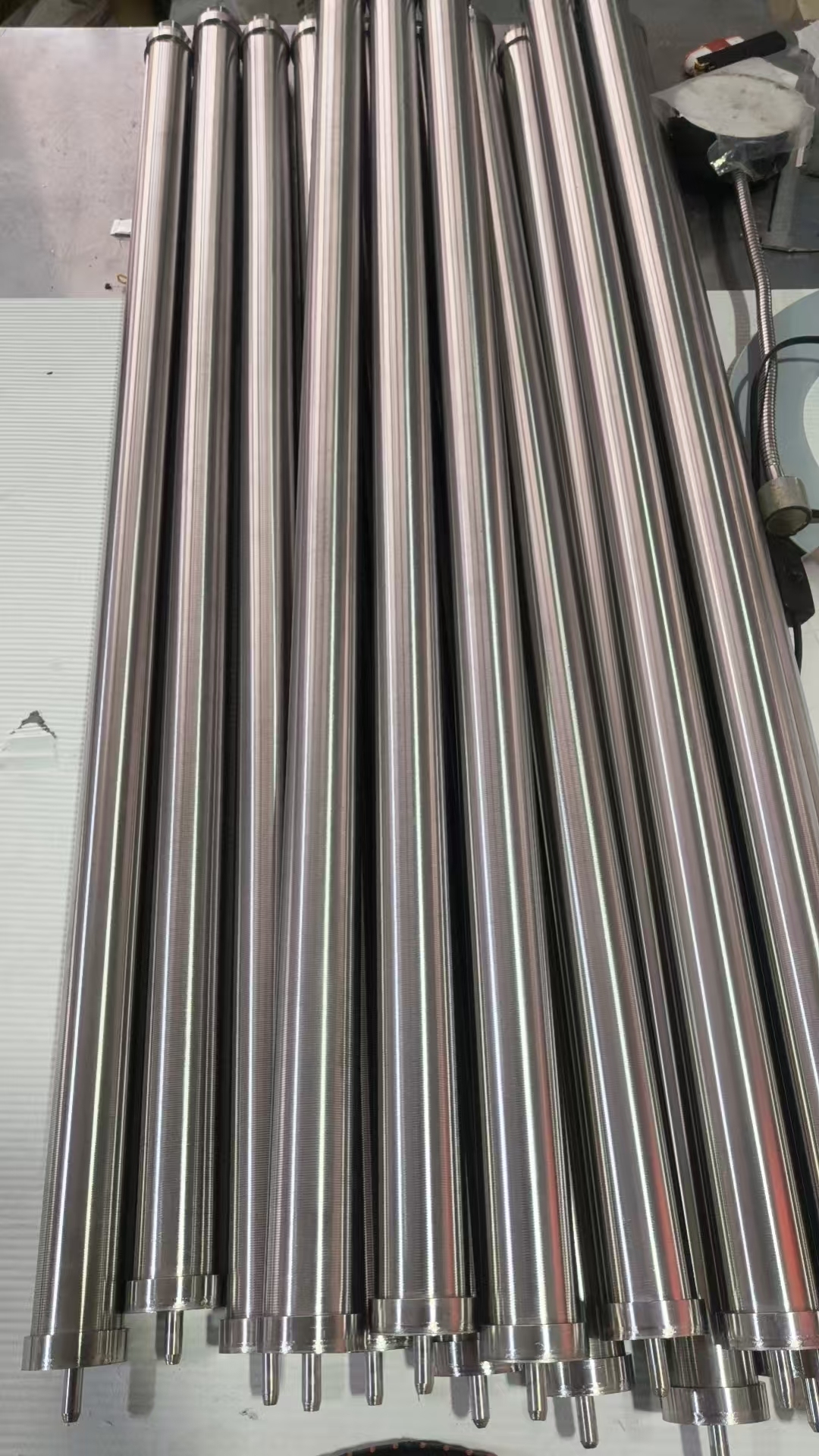

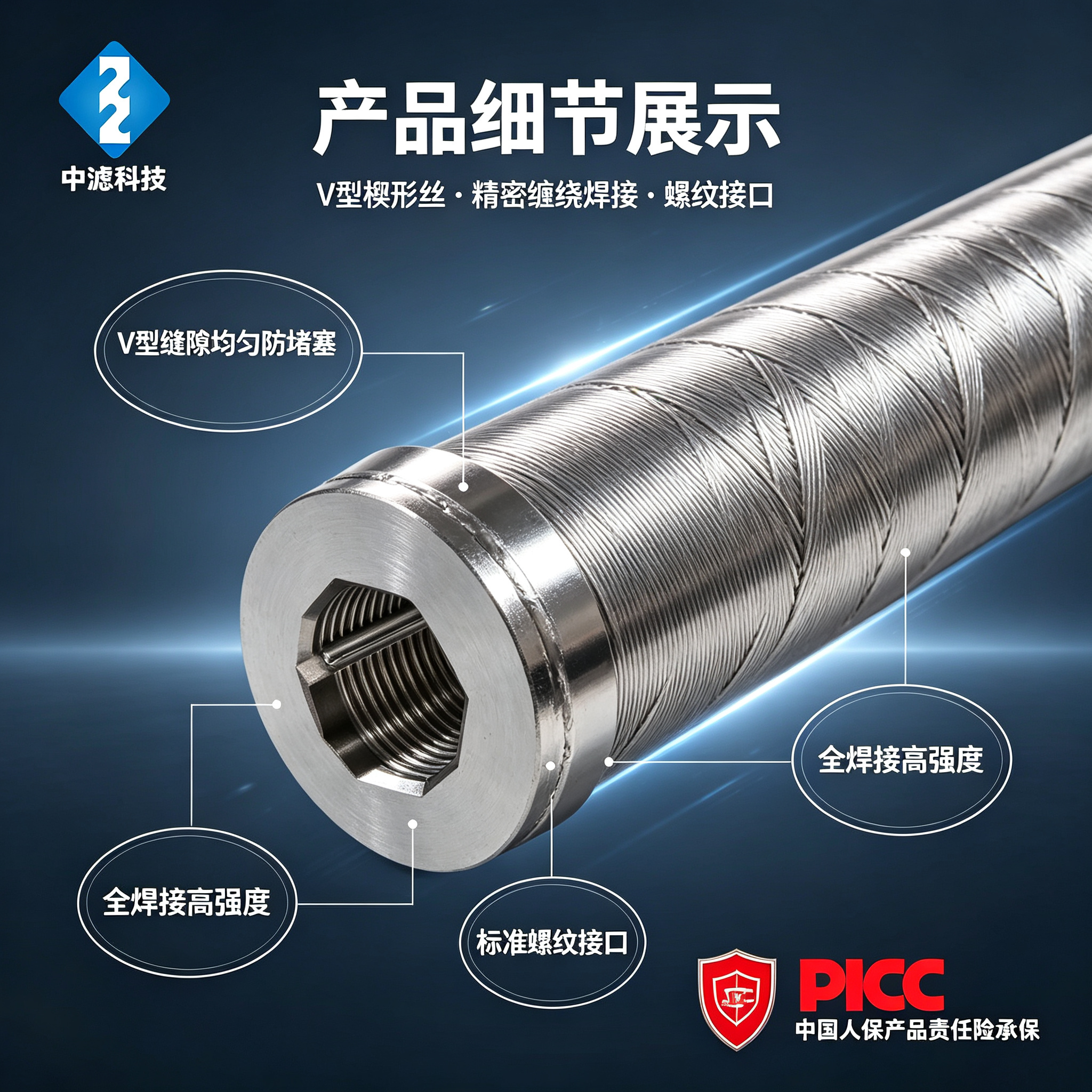

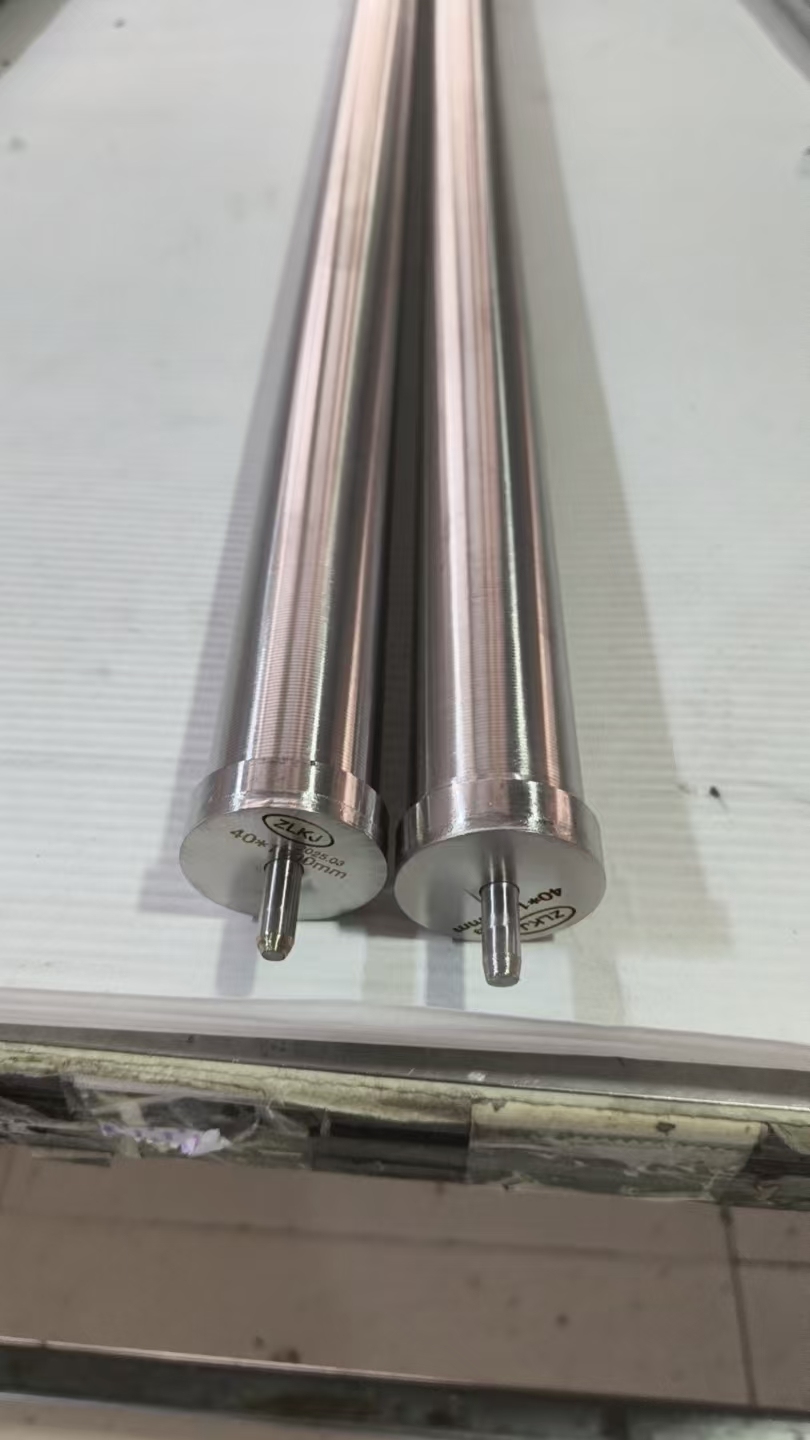

产品细节照片
